【継電器の仕組みをもっと知ろう】原理「アラゴの円板」から学ぶ

円板タイプの継電器の仕組みがわからない

f:id:denken_1:20190221233956g:plain

技術者として仕事をしてきたが、実は円板タイプの継電器が実際どのように力が加わり、動作するのか理解していなかった。本記事では、継電器の仕組みを解説する。

円板タイプの継電器

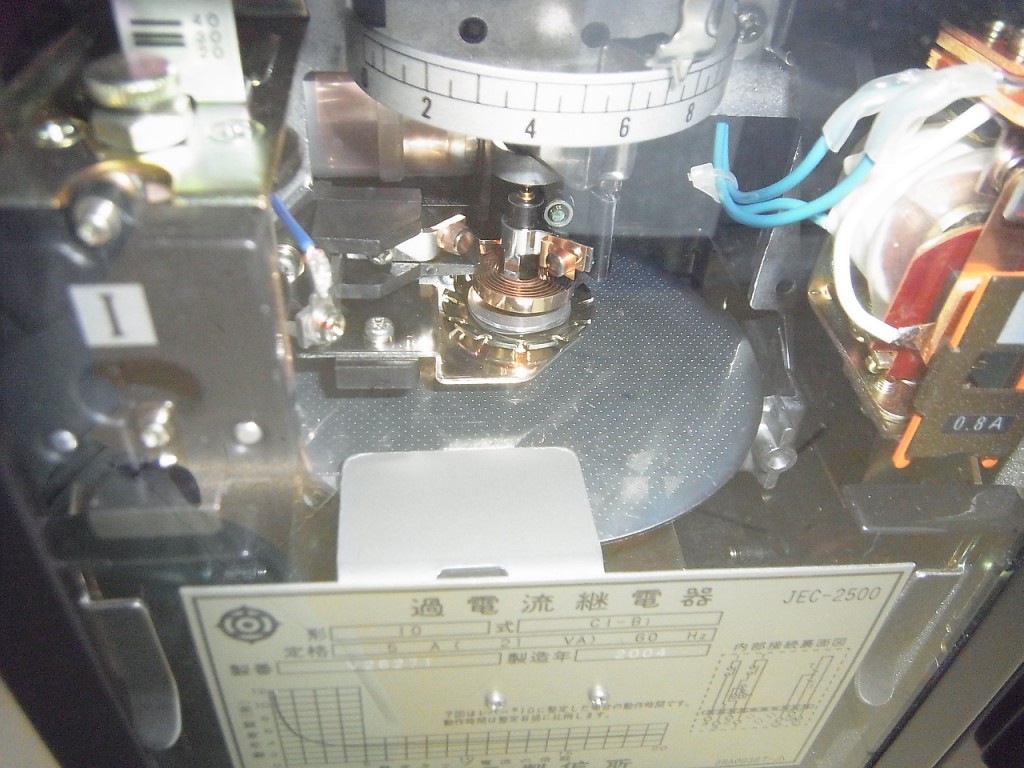

円板タイプの継電器というのは、下記の図のような構成になっている。
「円板」「円板の中心にある棒」「接点(図では見にくい)」「動作表示(ないものもある)」といったものが主な部品だ。
f:id:denken_1:20190221224523j:plain



動作の原理は「アラゴの円板」

まず、アラゴの円板について、学んでおこう。
原理というのは言葉で覚えようとしても、すぐに忘れてしまう。そのため、イメージで覚えておくことをオススメする。「家庭にある電力積算計」が分かり易くていいだろう。
電力積算計は、電気の流れによって回転する円盤の回転数に電力を積算し、数値化するといったものだ。もっと具体的に言うと、CT、PTが設けられており、「電流」と「電圧」を継電器のインプットとしているのである。

分かり易い解説をしているサイトを紹介しておく。



逆電力継電器は原理を応用したもの

継電器は電力積算計とは異なり、ある値に達したときに動作する機器である。つまり、継電器に電流や電圧が入力されて条件を満たした時、円板は回りはするもののある値に達するまでは接点を叩かず、継電器は動作しないのである。
条件を知るためには継電器の仕様書に添付されている「動作時間特性」「位相特性」等の試験記録を確認しよう。

実際の逆電力継電器の内部構造は、下記のような図であった。(かなり過去に、勉強資料として活用させて頂いていた図である。)
アラゴの原理では、磁力の発生部分が永久磁石で表現されていたが、逆電力継電器では「電流」「電圧」をインプットとし、ある電力値で継電器を動作させなくてはいけない。そのため、下記のような構造になる。

f:id:denken_1:20190221232648g:plain



以上、「【継電器の仕組みをもっと知ろう】原理「アラゴの円板」から学ぶ」の記事となります。電験の勉強している方、継電器に興味がある方に役立つ資料であることを願っています。
